一、 綜合布線實物圖
工作區子系統構件

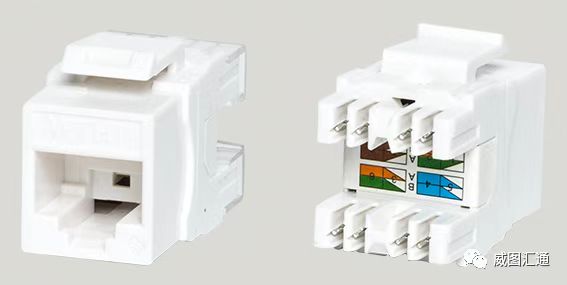

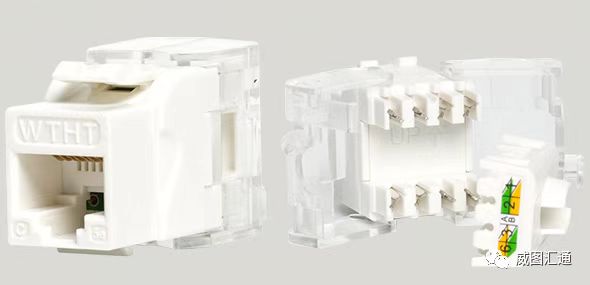

信息模塊

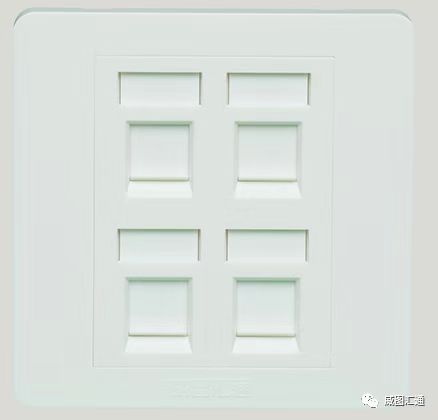

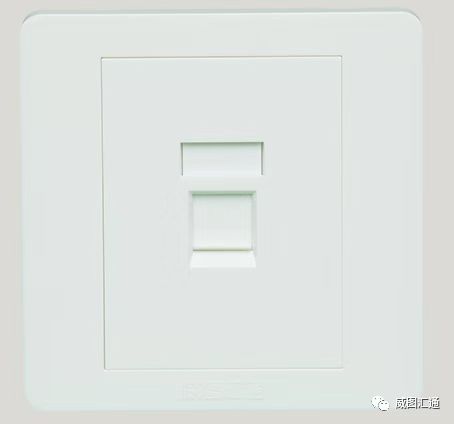

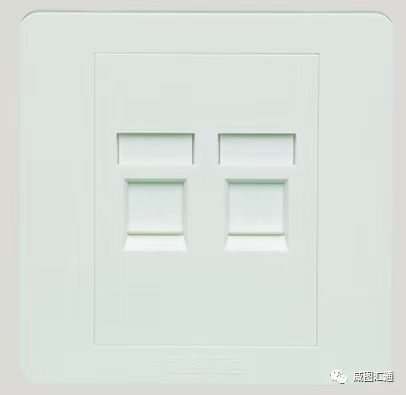

信息面闆

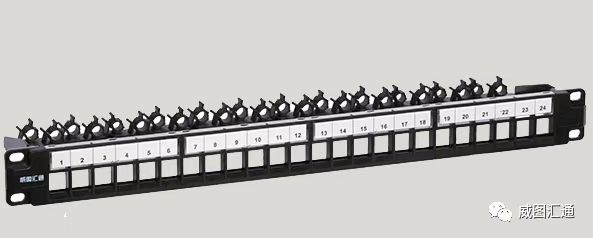

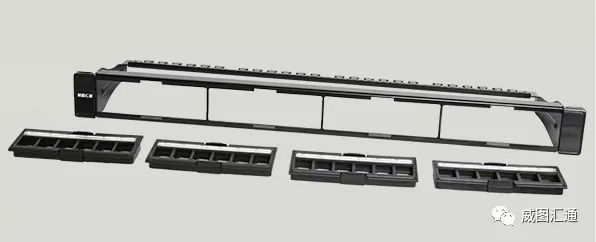

管理子系統構件：配線架

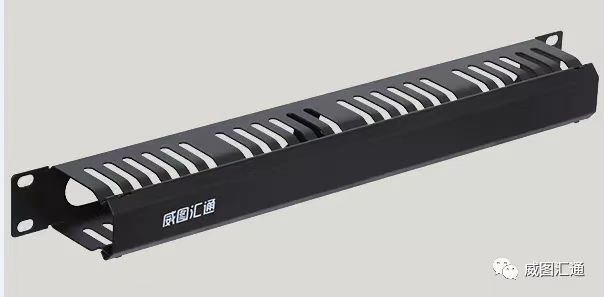

管理子系統構件：理線器

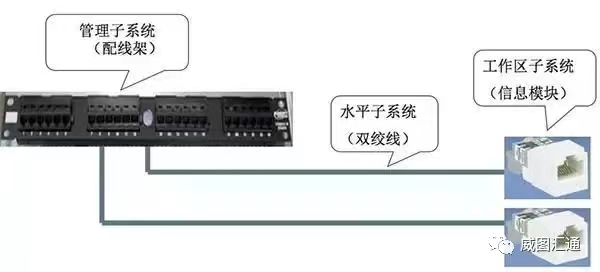

工作區I/O與管理間IDF連接示意圖

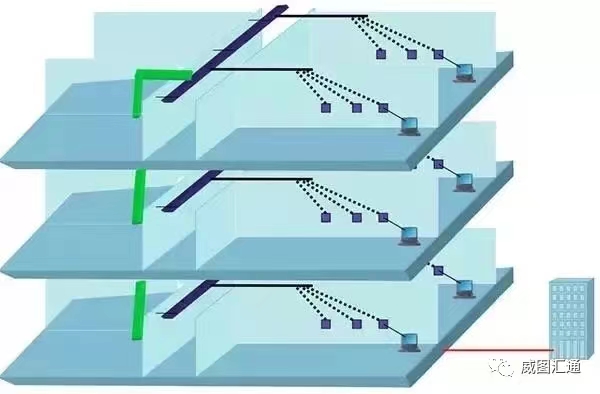

布線安裝結構

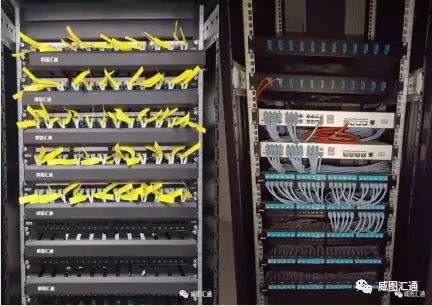

管理子系統機櫃布置

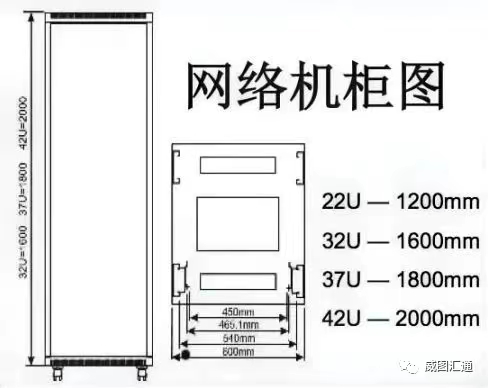

網絡機櫃圖

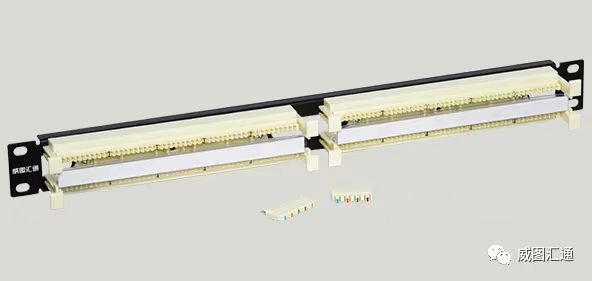

語音配線架

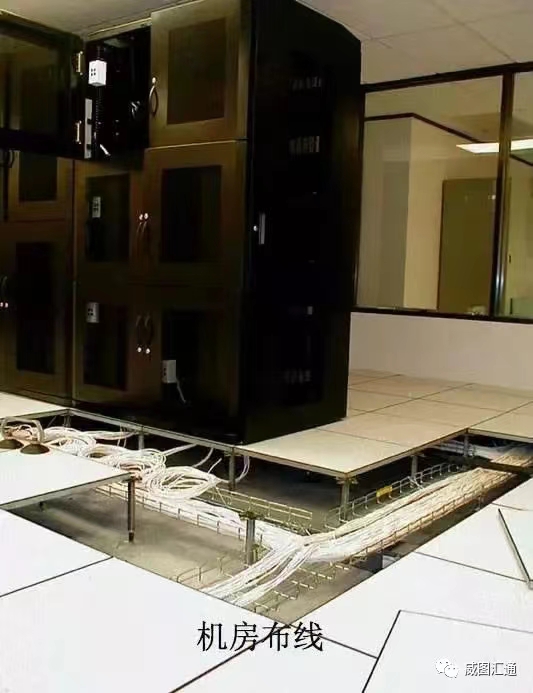

機房布線
二 .光纖網絡實物圖
光纖為光導纖維的簡稱，由直徑大約為10um的細玻璃絲構成。它透明、纖細，雖比頭發絲還細，卻具有把光封閉在其中并沿軸向進行傳播的導波結構。光纖通信就是以光纖的固有結構而發展起來的以光波為光纖的載頻的一種通信方式.
優點：
1、不會産生電磁波，幅射和能量，不受電磁波，幅射和其他電纜幹擾。是絕緣體。
2、體積小，重量輕，高帶寬（理論傳輸達2.56Tb/S)
3、長距離傳輸。（單膜可達120km)
4、不會報廢，材料資源豐富。故障檢測容易。
常用光通信波段
光纖布線中使用光波的幾個波段：
800nm～900nm短波波段；
1250nm～1350nm長波波段
1500nm～1600nm長波波段。
多模光纖運行波長為850nm或1300nm,
而單模光纖運行波長則為1310nm或1550nm。

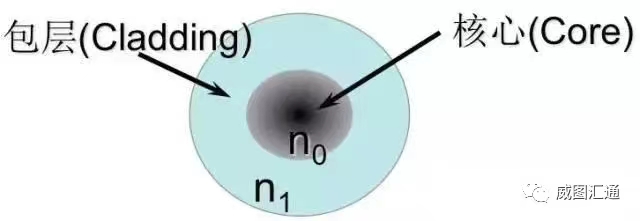

光纖結構

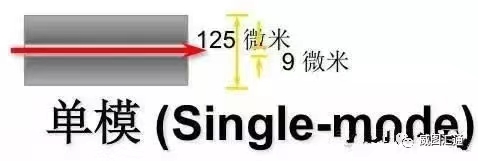

單模光纖(Single-Mode，SMF)
單模光纖隻傳輸主模，也就是說光線隻沿光纖的內芯進行傳輸。由于完全避免了模式色散，使得單模光纖的傳輸頻帶很寬，因而适用于大容量，長距離的光纖通訊。單模光纖使用的光波長為1310nm或1550nm。
能量損耗小，不會産生色散。大多需要激光二極管作為光源。
規格：8/125um,9/125um（常用）,10/125um

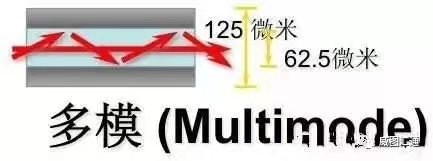

多模光纖(Multi-Mode,MMF)
在一定的工作波長下(850nm/1300nm)，有多個模式在光纖中傳輸，這種光纖稱之為多模光纖。由于色散或像差，因此，這種光纖的傳輸性能較差，頻帶較窄，傳輸容量也比較小，距離比較短,有色散。發光二極管可作為光源。
規格：50/125um, 62.5/125um （常用），100/140um,200/230um.

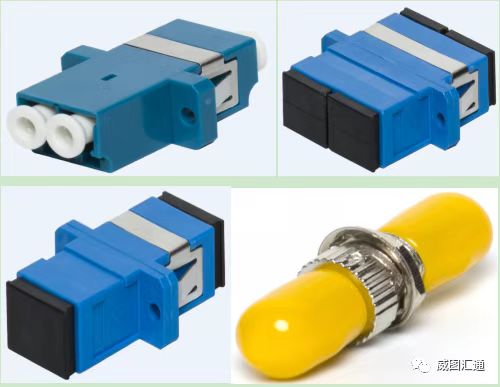

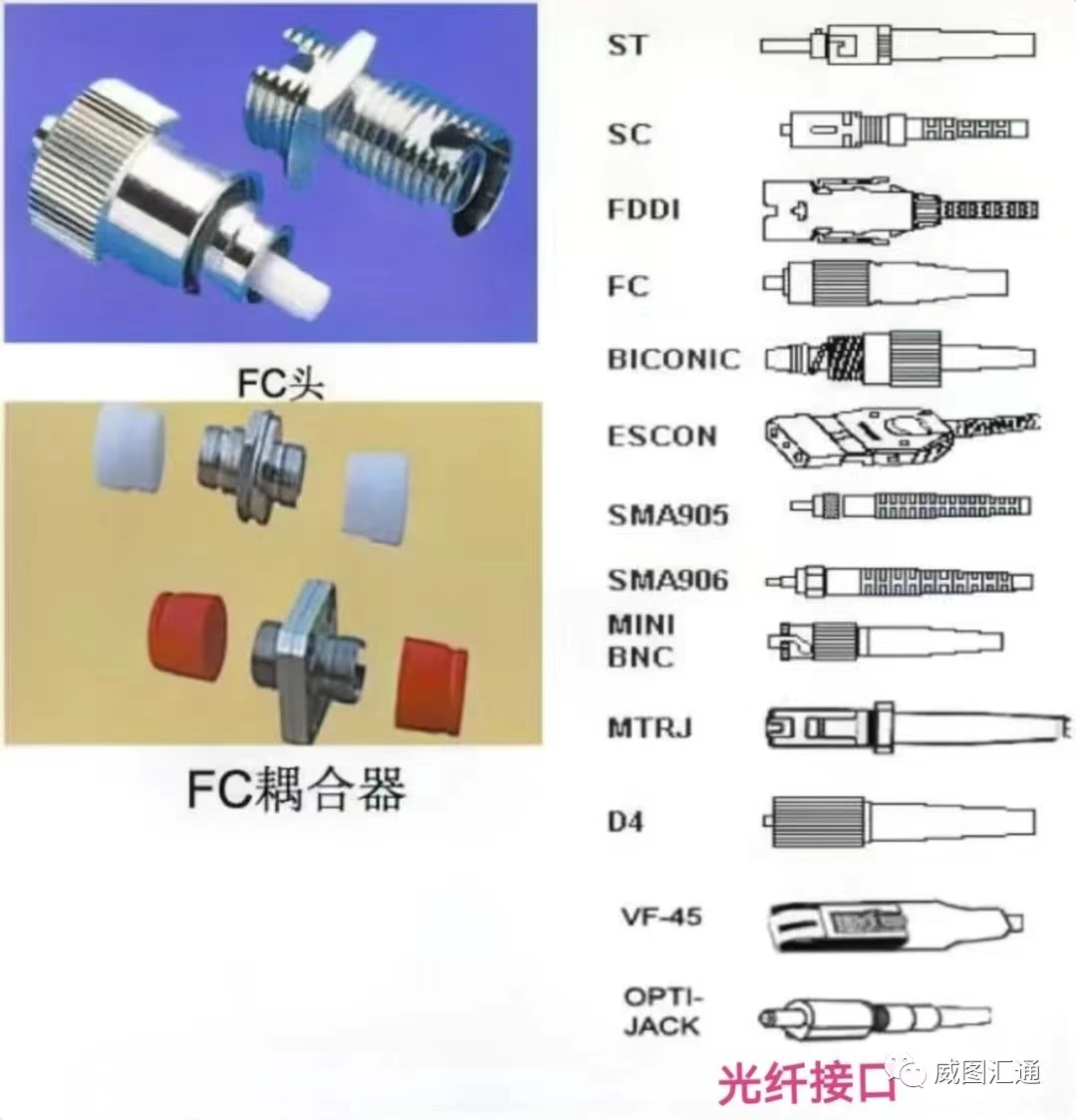

常用光接頭類型

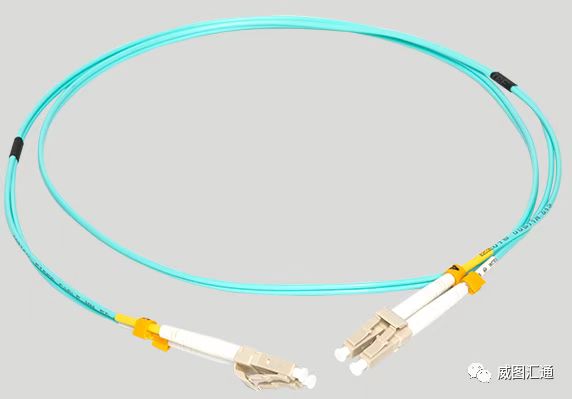

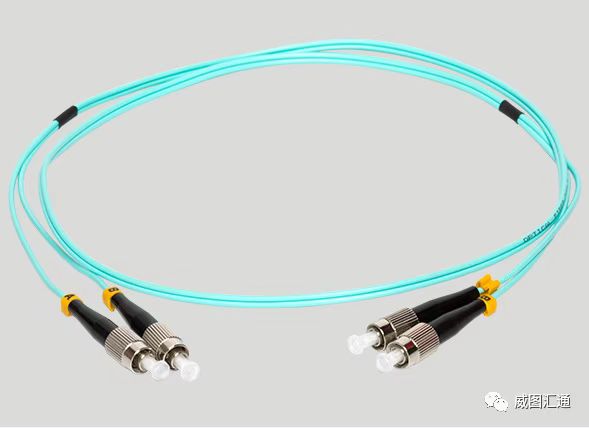

常見光纖跳線

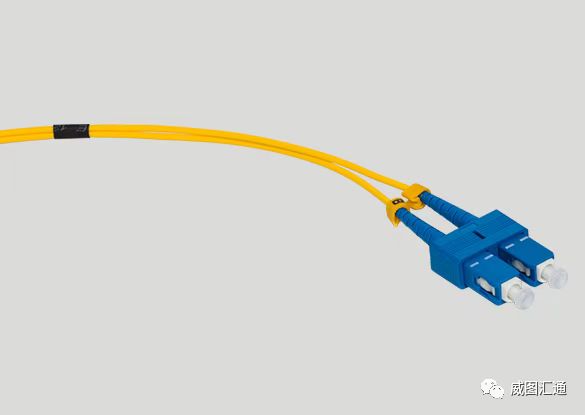

常見光纖跳線

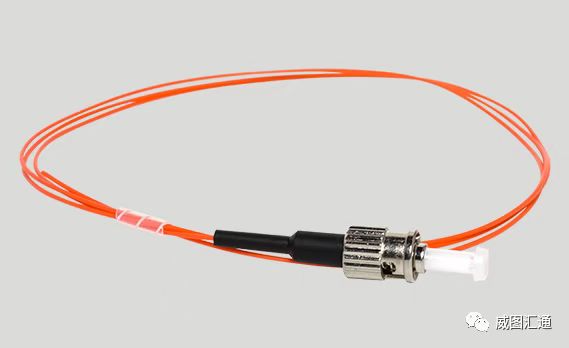

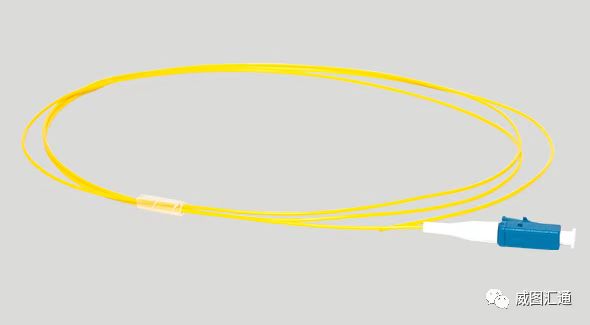

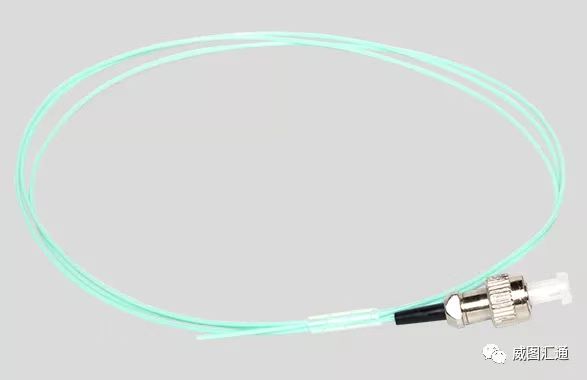

光纖尾纖

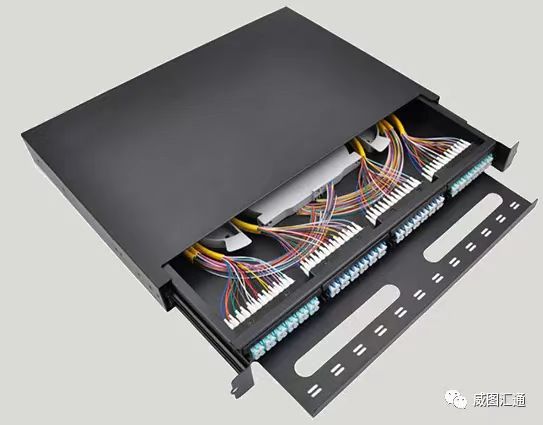

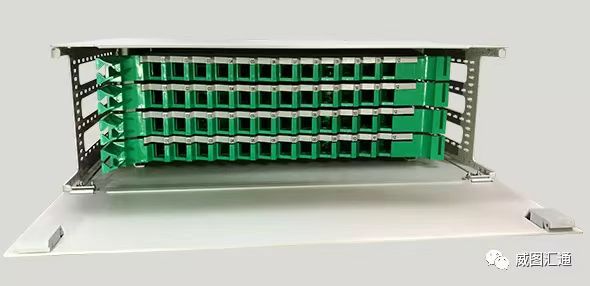

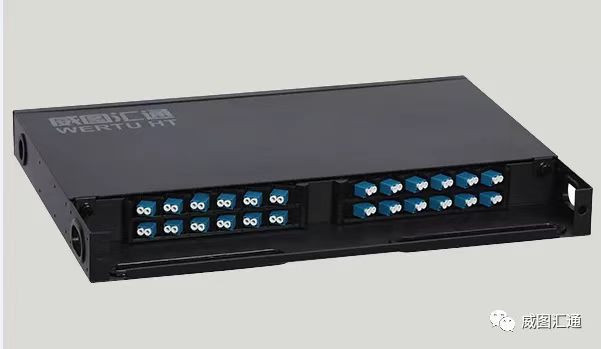

ODF/光纖配線架
光纖連接實物圖
光纖連接實物圖說明
建築群/垂直幹線子系統光纖連接方式：
交換機光纖模塊A ─光纖跳線─ 耦合器 ─尾纖─室外光纜─尾纖─耦合器 ─光纖跳線─交換機光纖模塊B
注意：
每根光纖跳線、尾纖均為一芯光纖。每個耦合器隻能連接一芯光纖。
交換機之間連接需要光纖2芯（一收一發）。
光纖網絡設計時按芯來考慮。
光纖傳輸中所有材料需要準備二倍的纖芯材料，以做備用。
總結下，光纖相關配件是非常多的，如何應用這些光纖配件取決于對光纖産品的熟悉度，每一種光纖配件都是有它應用的場景，有它的價值，學好光纖配件，才能真正撐握光纖的應用，在深化清單中不會吃虧。
